Сборка душевой кабины Ниагара своими руками

Виды душевых кабинок

Все душевые кабинки делятся на три типа.

Открытые, без крыши, состоят из двух стенок, которые выполняют роль дверок, а двумя другими служат стены ванной комнаты. В составе есть поддон, ограждение для душа, смеситель и лейка. Часто кабинки снабжены панелью гидромассажа и форсунками для него. Это довольно простая конструкция.

Закрытые душевые кабинки отличаются от открытых тем, что их конструкция дополнена крышей. Другое название – кабинка-моноблок.

Встроенные душевые состоят из внутренних панелей. Их встраивают в подходящую по размеру нишу. Часто в комплект входит парогенератор.

Сборка душевой кабины своими руками + подробное описание и поясняющие инструкции по сборке каркаса

Всё дальше от нас уходит время, когда наличие ванны и горячей воды в доме считалось нормой. Казалось, что душевые кабины, которые появились около десяти лет назад, не могут составить конкуренции солидной чугунной ванне, так как кабинки представляли собой полиэтиленовые шторы, которые закрывалась по изогнутой направляющей и непосредственно душевая лейка, закреплённая на стенке.

Появление новых материалов не позволило инженерной мысли обойти сферы, касающиеся быта. Это коснулось душевых кабин тоже.

С появлением высококачественных пластиков, органических соединений стекла, новейших технологий производства насосов и фурнитуры, позволило создать душевые кабины на очень высоком уровне.

В данное время душевые кабины представляют из себя высокотехнологические изделия, использующие все изобретения нашего времени. Они могут быть с водным и ножным массажем, эффектом сауны и солярия, музыкой и световыми подсветками программируемые встроенным компьютером. Всё это – душевая кабина!

Несмотря на кажущуюся сложность устройства душевой кабины производители позаботились о том, чтобы сборка не представляла особых трудностей в домашних условиях, рассчитывая на средний уровень мастера – сборщика и наличие стандартного набора инструмента.

Познакомимся с основными частями из которых состоит душевая кабина и которые нам необходимо собрать в единое функционирующее изделие. Душевая кабина состоит: из поддона, который устанавливается на металлический каркас; задней панели; двух боковин; направляющие для двери, верхней крышки и непосредственно входную дверку.

Также в комплект могут входить различные дополнительные устройства для комфорта.

Ранние модели кабин имели заднюю часть из толстого пластика, но как показала практика, разница температур от горячей воды и внешней температуры сказывается на нём отрицательно и пластик со временем коробится, при попытке выправить может дать трещину. Поэтому современные модели имеют стеклянную стенку, это оказалось тяжелее, но намного надежнее.

При выборе кабинки со стеклянной задней панелью будьте предельно осторожны с работой со стеклом. Лучше всего сначала у произвести вертикальный монтаж панели на поддон, а затем монтировать на нее все аксессуары. В противном случае панель получается очень тяжелая и при монтаже может сорваться.

Так как сама по себе сборка не составляет особой сложности, но учитывая важность работы лучше подготовить инструмент лучше всего профессиональный с удобными не скользящими ручками. При использовании электроинструмента обязателен электроизоляционный корпус класса защиты не менее I или II и классом защиты IP12.

Для работы нам понадобится:

• набор гаечных ключей размером от 12 до 24 мм (в худшем случае допускается разводной ключ);
• электрошуруповерт с набором длинных бит;
• набор сверел от 2 до 4 мм.;
• приспособление для выдавливания силикона из туба (лучше пистолет);
• набор небольших отвёрток (для монтажа аксессуаров и смесителя ).

Силикон прозрачный антибактериальный, монтажная пена, сифон сливной, переходник на подсоединение к канализации 50/32.

Обозначение класса электробезопасности на электроинструменте, с которым можно работать в ванной комнате. К работе допускаются инструмент с классом электробезопасности II и II+.

И классом защищенности не ниже IP12 , где 1- защита от пыли и твердых частиц, 2- зашита от влаги, в данном случае от капель падающих под углом 15 °.

Перед тем как приступить к монтажу душевой кабины необходимо осмотреть место где она будет установлена. Обратить внимание на надежность пола и верхнюю часть горловины отверстия для слива в канализацию. Если, слив находится ниже уровня установки нижней части поддона, тогда необходимо произвести цементную стяжку (фундамент) на то место где будет установлена кабина.

Высота стяжки будет зависеть от от уровня горловина слива, самый оптимальный вариант поднять стяжку до уровня этой горловины. Перед закладкой стяжки лучше всего очистить место от плитки или других имеющихся на полу элементов до бетона.

И уже после того как фундамент застынет, на выровненной поверхности можно положить плитку или другой жесткий материал закрывающуюся поверхность стяжки.

Поддон изготавливается из акриловой пластмассы и усилен несколькими слоями стеклопластика. Для установки самой ванны в комплекте идёт металлический каркас. Некоторые конструкции имеют направляющие, в которые ложатся металлические стержни каркаса.

Некоторые поддоны выполнены без подобных направляющих, поэтому монтаж и будет немного посложнее. В комплекте каркаса находятся пластмассовые ножки, которые устанавливаются на концы шпилек. Шпильки вставляются в специальные отверстия на краях арматуры каркаса и служат для регулировки установочного перекоса.

Лучший вариант — это когда на каркасе до 6 установочных шпилек.

Также в металлическом каркасе имеются направляющие отверстия для установки поддерживающих шпилек для выступающих частей поддона.

Для более быстрой сборки каркаса поддона некоторые фирмы высверливают отверстия под шпильки более большего диаметра. Для надежной фиксации шпилек на каркасе используйте гайки, которые имеют одно целое с шайбой – это уменьшит контактную поверхность шайба – гайка и предотвратит ослабление крепления шпилек, как следствие перекос кабины.

При установке поддона в каркасе можно заметить различные неплотности между каркасом и рамой, которые под весом, да еще и в горячем состоянии будут постоянно проминатся на величину этих неровностей, что приведет к микроскопическим трещинам и последующему излому поддона. Во избежание этого явления необходимо все щели, имеющиеся между рамой и поддоном заполнить силиконом, а если неплотность большая, то и монтажной пеной, которая хорошо выдерживает нагрузку и перепады температур.

Для того чтобы качественно заполнить все неровности необходимо карандашом отметить места, которые необходимо уплотнить, затем приподнять каркас нанести на это место достаточный слой силикона, опустить раму. Остальные края каркаса дополнительно обработать из пистолета с силиконовым баллоном.

Более крупные места, например, изгибы, обработать монтажной пеной, при этом необходимо учесть коэффициент расширения пены при высыхании примерно 1:5.

Во избежание излишней нагрузки на поддон, запенивание больших объемов необходимо проводить в несколько этапов, нанеся один слой пены нужно дождаться его высыхания и только поле этого нанести следующий.

Фальшборт поддона устанавливается на защелки, которые прикручиваются по краям прилива ванны. При установке защелок нужно учесть тот момент, что они не закрепляются плотно так как может не хватить расстояния на фиксацию приливов на фальшь панели. Нижняя кромка фальшь борта крепится на угловые кронштейны, которые прикручивается в нижней половине установочной шпильки ножки.

Сильфон для слива воды с поддона устанавливается сразу же после того как поддон будет готов после монтажных работ. Давайте познакомимся с работой сильфона, это нужно для того чтобы избежать запаха канализации в душевой кабине.

Всё дело в том, что некоторые поставщики душевых кабин комплектуют ее простой трубкой с запорным клапаном, трубка должна непосредственно соединяться с канализационной трубой.

Сделав так как рекомендует такой поставщик, можно совершить большую ошибку, которая впоследствии может привести к переделке всего слива. А все дело в отсутствие водяного затвора.

Для того чтобы запах из канализационной трубы не проникал по трубе во внутрь помещения необходим водный затвор. Водный затвор работает по принципу остановки воды в самой нижней части сливной трубы на таком уровне чтобы она держалась выше диаметра трубы, в этом случае вода перекрывает полностью трубу и блокируют попадание запаха из канализации в помещение.

Правильно установленный слив должен быть, примерно, как на рисунке 8. При этом необходимо помнить, чтобы установочные коммуникации: фитинги, трубы, слив, запорные краны, были как можно ближе к фальшпанели в пределах видимости и доступности, чтобы в случае необходимости, их можно было быстро перекрыть.

Конструкция клапана можно посмотреть на рисунке 7 и 8, там хорошо видно, что верхняя гайка в сборе с запорным клапаном вставляется верхние отверстия и снизу прижимается специальный гайкой, которая прикручивается по резьбе по выступающему хвостовику. Для уплотнения вся конструкция собирается через силиконовые или мягкие резиновые прокладки. Вывод трубы из сильфона соединяется с канализационной трубой через переходник.

Просто установка сливного клапана на прокладки через какое-то время может дать протечку воды. Для того чтобы этого не произошло необходимо провести дополнительное уплотнение жидким силиконом.

Для этого перед установкой нужно нанести его тонким слоем под верхнюю гайку, затем установить уплотнительную резинку и вставить клапан в отверстие поддона, затем еще раз в образовавшуюся щель между хвостовиком и краем отверстия нанести слой силикона только после этого установить уплотнительную прокладку снизу и все это зажать гайкой.

Итак, для правильной установки поддона необходимо проконтролировать следующие работы:

• нижний край поддона должен быть выше края канализационной трубы;
• если на поддоне не предусмотрен уклон в сторону слива, поддон устанавливается с наклоном в сторону слива примерно на 1 градус;
• при установке сливного клапана дополнительно герметизируем прокладки жидким силиконом;
• производим дополнительное уплотнение каркаса с нижней частью ванны поддона монтажной пеной и жидким силиконом;
• не забываем про водный затвор.

Установка задней и боковых панелей на поддон лучше всего делать вдвоём, что бы кто-то мог придерживать панель во время ее крепления. Устанавливаются панели на направляющий профиль, который сделан из пластмассы и прикручивается шестигранным винтами снизу к приливу поддона.

После установки на направляющий профиль задней панели и боковых они крепятся между собой винтами с двух сторон, крепление осуществляется на алюминиевые держатели по бокам панелей. После этого устанавливается нижняя направляющая, по которой будет ходить дверца, она крепится винтами снизу поддона.

Верхняя направляющая вставляется в специальные пазы боковых стенок и закрепляется на защелку и фиксируются винтами.

После проверки жесткости собранного каркаса переходим к сборке задней панели

Перед установкой задних боковых панелей лучше всего произвести предварительную сборку в свободном помещении, для выяснения всех обстоятельств крепежа. Так как в тесноте ванной комнаты непредвиденные нюансы при сборке могут стать неприятным сюрпризом.

Для установки оборудование на задней панели предусмотрены все отверстия, которые совпадают с установочными винтами или креплением, сложности установка оборудования обычно не вызывает.

После установки всех кранов и соединения переключателей гибкими шлангами к душу или душам (если их несколько), которые прилагаются в комплекте, согласно схемы, можно переходить к окончательной сборке душевой кабины.

Если в комплекте предусмотрены и трубы из металлопласта или полипропилена очень рекомендуется сменить их на нержавеющие гибкие трубы lavita, которые очень легко монтируется на фитингах, не боятся любой температуры, а самое главное, выдерживают давление до 25 атмосфер. Особенно это касается подвода воды из магистральных трубопроводов. После отключения воды и дальнейшей подачи, возможен кратковременный гидроудар, который вызывает течь в подводящих трубах водной системы.

Для боковых стеклянных стенок в комплекте оборудования есть специальный капроновый направляющий профиль, который надевается на торец стекла и заводится в специально предусмотренный для этого паз на боковых стенках.

Устанавливается стекло гладкой стороной в кабину, шероховатой на внешнюю сторону. Если сделать наоборот, то осадок от воды остается на шероховатой поверхности и потом ее очень трудно отмыть. При установке стекла верхний край плавно заводится в паз боковой стенки.

Стекло должно ровно зайти в паз – это примерно 5-7 мм. контроль по уровню. Затем с торца прикручиваются фиксаторы.

Чтобы направляющий профиль легко вошел в паз боковой стенки, его можно смазать мыльным раствором, главное при работе со стеклом чтобы руки были сухие, а еще лучше в резиновых или лайковых перчатках. Так как стекло каленое, скучать по нему ни мягким ни жестким предметам нельзя, особенно по торцу.

В душевых кабинах устанавливается обычно две дверцы реже одна. Дверца перемещаются по пазам направляющих на роликах. Ролики для установки сверху и снизу имеют различия. Верхний ролик эксцентриковой и имеют возможность регулировки в горизонтальной плоскости благодаря установленному внутри эксцентрику.

Нижний ролик имеет сверху нажимную кнопку и называется плавающий, он подпружинен и может регулировать высоту установки дверцы от 3 до 7 мм. Благодаря внутренней пружине этот ролик амортизирует все неровности в нижнем направляющем пазу и поддерживает натяжение двери в пазах, от него зависит плавность хода.

Если натяжение этого ролика уменьшится, дверь может выпасть из паза. Чтобы этого не случилось в дверях предусмотрено в двойная или даже тройная установка нижних роликов.

Устанавливается и снимается дверца одновременным нажатием на кнопку нижних роликов, что позволяет вывести или завести в направляющие верхние ролики, затем наклонив дверцу его легко вывести с нижних направляющих слегка приподняв дверцу.

Советы от мастера по сборке душевой кабины своими руками легко и быстро

Душ – устройство, появление которого можно отнести ко времени, когда люди только научились подавать воду по трубам. Душевые кабинки – логичное развитие этого устройства.

Даже в Советском союзе их активно использовали там, где имелись ограничения по размерам санузлов, хотя наибольшую популярность они обрели на Западе. В нынешнее время душевая кабинка пользуется стабильным спросом на отечественном рынке, что обуславливает разнообразие цен на них.

Как следствие этой популярности является повышенная цена монтажа, из-за чего становится популярной сборка душевой кабины своими руками.

На рынке душевые кабины представлены как китайскими моделями, пользующимися спросом благодаря среднему качеству и низкой цене, так и более долговечными, сделанными в Германии, Италии, России и других странах. Именно такое разнообразие товара делает доступным выбор.

Сборка кабины начинается с проверки всех комплектующих. Нужно полностью проверить целостность всех элементов, особенно стекол.

Они изготавливаются по специальной технологии, являются противоударными и закаленными, поэтому при повреждении разбиваются на множество элементов без острых граней.

Достаточно просто потрясти упаковку, чтобы по звуку определить целостность стекла. На остальных частях душевой кабинки недопустимы дефекты, геометрические погрешности, либо повреждения.

К элементам кабинки относятся:

• поддон (имеет различные формы, чаще всего поставляется с усиленным каркасом);
• двери (чаще всего имеют ролики для перемещения и элементы крепления);
• стекло для дверей (обычно прозрачное, реже матовое);
• стенки, боковые панели (осуществляется подача воды и другие функции);
• крыша душевой кабинки (зависит от производителя и типа, может отсутствовать);
• заводские крепления и элементы для монтажа.

Сборка китайской душевой кабины, как и любой другой, начинается лишь после тщательной проверки и создания рабочего места. Если размеры ванной недостаточно большие, лучше осуществлять сборку в другом месте в несколько этапов, перенося готовые части.

Для качественного монтажа необходимо иметь под рукой инструменты и дополнительные материалы из списка ниже.

Необходимые инструменты:

• разводной ключ (либо газовый);
• плоская и крестообразная отвертка;
• сверла по металлу малого диаметра (3-6 мм);
• уровень (для выравнивания устанавливаемых частей);
• шуруповерт, либо в качестве замены дрель;
• пистолет для выдавливания силикона;
• острый нож.

Дополнительные материалы, которые могут понадобиться:

• герметик (силикон) прозрачный, антибактериальный;
• лента для гидроизоляции;
• шланги ля подвода горячей и холодной воды;
• переход на канализацию 32/50;
• краска, перчатки, кисточка для исправления дефектов.

Необходимо проверить место под устанавливаемую душевую кабинку. Оно должно быть ровным, иметь гидроизоляцию, желательно также наличие вентиляции для отвода пара, если у кабины нет крыши

Это наиболее важный этап, от которого зависит, насколько прочно будет стоять кабинка, а также насколько качественно она будет работать. Практически все поддоны оснащены ножками, на которых он будет стоять, и главное – это правильно их выровнять (применяем уровень) и закрепить (гайки и крепежи). Элементы, относящиеся к сборке поддона:

• фартук;
• кронштейн;
• шпильки;
• рама;
• гайки;
• шурупы;
• сифон;
• сам поддон.

Совет. Перед началом работ стоит снять фартук с поддона — он будет необходим только в конце сборки.

1. Вначале снимаем защитную пленку и переворачиваем его. Желательно уложить его на ровную поверхность (картон), чтобы избежать царапин и сколов на поверхности. Берем сваренную раму, поставленную заводом, либо же собираем ее согласно инструкции из элементов (обычно это несколько скрепляющих болтов). Кладем ее таким образом, чтобы все отверстия поддона под крепеж совпадали с отверстиями на раме. Подготавливаем шпильки, навинчивая на них гайки, а потом надев шайбы. После чего вкручиваем шпильки в крепежные вставки поддона. Желательно очистить крепежные отверстия от лишнего – акрил, заводской клей, скотч. Вертикально шпильки не встанут, поэтому работайте аккуратно и не сорвите резьбу.Совет: Перед началом работ с задней стороной поддона лучше надеть перчатки – необработанная поверхность имеет шероховатости, и можно пораниться.
2. Наденьте заводскую или собранную раму аккуратно на шпильки. Она должна плотно прилегать к днищу поддона, для этого нужно закрутить сверху гайки. Оптимально вначале подтянуть верхние гайки и только потом нижние, так можно будет избежать излишней деформации рамы. Она достаточно тонкая, и от нее зависит дальнейшая устойчивость кабины.
3. Далее необходимо взять шурупы, которые находятся в комплекте, вставить их в крепежные отверстия (рама-поддон), аккуратно закрутить. Рама должна стоять ровно на крепежных выпуклостях и касаться днища поддона.
4. Взяв фартук, необходимо снять с него защитное покрытие. Далее установить по периметру поддона, где он должен находиться. Крепление фартука будет осуществляться с помощью специальных кронштейнов и двух шурупов. Поместив кронштейны на закладные, аккуратно вкрутите два шурупа подходящей длины.
5. На три ножки, которые выступают на каркасе, необходимо накрутить гайки, после чего надеть шайбы, закрепить кронштейн в форме буквы “Г”, который будет поддерживать внешний фартук. Необходимо добиться плотного прилегания низа фартука и кронштейна с помощью регулировки натяжения гаек.
6. Последним этапом является установка сифона. Его металлическая часть присоединяется к сливу поддона с помощью плоских прокладок и гайки. Желательно все тщательно обработать силиконовым герметиком, чтобы избежать протечек. Пластмассовая часть уходит в канализацию. Под сливом поддона необходимо, чтобы располагался выход в канализацию, куда будет стекать вода.Совет. стоит заранее обдумать необходимость установки тройника, т.к. к одному вашему сливу будет необходимо подключать другие отводы (ванна, стиральная машина, умывальник).
7. Закрепив шланг и решив вопрос с тройником, необходимо проверить надежность соединительных прокладок и сифона, залив в поддон воду. Если протекает, необходимо воспользоваться герметиком еще раз.

Перед установкой створок на дверцы необходимо прикрепить ролики и уплотнители, в местах, которые обозначены для крепления. Тщательно закрепив и промазав герметиком, необходимо установить створки.

Регулировать зазор между створками можно с помощью верхних роликов, добиваясь полного прилегания одной створки к другой, чтобы избежать протеканий воды в процессе использования душевой кабинки.

На некоторых моделях у роликов есть винты, куда можно установить заглушки, предохраняющие их от влаги.

Ваша сборка угловой душевой кабины подходит к концу. Все, что осталось – это закрепить душевую лейку в кабине, со шлангом; лампу для подсветки, вентилятор и динамик. Все элементы по краям надо промазать герметиком, а также использовать с заводским защитным слоем, защищающим от влаги.

После установки вам необходимо проверить поддон кабины на треск, протекание или другие дефекты. Если вы слышите треск, или чувствуется изменение положения поддона – необходимо отрегулировать высоту ножек.

Совет. заполните поддон водой и обождите несколько часов, можно увидеть все протечки.

Если все в порядке, то следует подключить окончательно нужную коммуникацию: вода, электричество и канализации, а также прикрепить недостающую фурнитуру – ручки, зеркала и полочки.

Необходимые инструменты

Для сборки потребуется подготовить:

• отвертку с крестообразным жалом;
• набор гаечных ключей или разводной ключ;
• электрическую дрель или аккумуляторный шуруповерт;
• гидравлический или электронный уровень для определения положения деталей относительно пола;
• сверло диаметром 2,8 мм для выполнения отверстий в пластике;
• баллон силиконового герметика с пистолетом для нанесения;
• эластичные шланги для коммутации к линиям горячего и холодного водоснабжения;
• переходник для подсоединения к канализационному стоку.

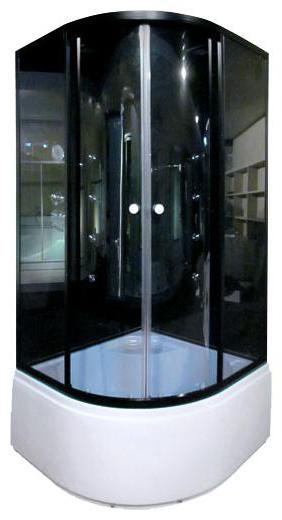

Краткое описание душевой кабины «Ниагара»

Это угловая кабина, имеющая в плане форму сектора. Опции: тропический душ, ручной душ, гидромассаж спины и ног, музыкальный центр и встроенный телефон, может комплектоваться парогенератором.

В продаже примерно 15 разновидностей кабин этого типа, несколько различающихся размерами, формой (в том числе бывает «левые» и «правые» модели – в зависимости от того, какая стенка кабины длиннее), комплектацией. Сборка всех моделей осуществляется одинаково. Важная особенность всех «Ниагар»: их задние стенки плотно примыкают к стенам ванной комнаты. Поэтому в месте установки кабины не должно быть плинтусов, бордюров, каких-либо выступов.

Также нужно установить фильтры механической очистки воды. Оптимальное давление воды – 2-5 атм. Электропитание – переменным током напряжением 220 В и частотой 50 Гц.

Душевая кабина поставляется в четырёх коробках, в одной из которых находится поддон и крыша, в другой – центральная панель, в третьей – задняя стенка и в четвёртой – передняя часть.

Инструкция по сборке, установке и обслуживанию душевых кабин Niagara

­­Инструкция­­ по установке и эксплуатации душевых кабин NIAGARA

Инструкция по монтажу душевых кабин «НИАГАРА» NG-105/208, NG-108, NG-105, NG-107, NG-1801, NG-1802, NG-1803, NG-1804, NG-1806 L, NG-1806 R, NG-1809, NG-1810, NG-1816, NG-1817, NG-1818, NG-1819, NG-7016, NG-7017, NG-7006, NG-7003, NG-7010, NG-7004, NG-7009, NG-7018, NG-7019, NG-7001, NG-7002, NG-208, NG-209, NG-210L, NG-210R, NG-211, NG-212, NG-214 L, NG-214 R, NG-301, NG-302, NG-303L, NG-303R, NG-306, NG-308, NG-309, NG-310L, NG-310R, NG-312, NG-314, NG-315, NG-408, NG-409, NG-410 L, NG-410 R, NG-412, NG-414, NG-417, NG-418, NG-500, NG-501, NG-502, NG-503, NG-504, NG-505, NG-506, NG-506/14, NG-507, NG-508, NG-509, NG-510R, NG-510L, NG-511, NG-512, NG-514, NG-518, NG-701, NG-702, NG-703, NG-708, NG-709, NG-710АL, NG-710АR, NG-712, NG-714, NG-801, NG-802, NG-803, NG-808, NG-809, NG-810, NG-812, NG-814, NG-901, NG-902, NG-903 L, NG-903 R, NG-904 L, NG-904 R, NG-908, NG-909, NG-910 L, NG-910 R, NG-914, NG-917, NG-918

Уважаемый покупатель! Если вы читаете эти строки, значит, Вы стали обладателем душевой кабины под торговой маркой Ниагара .

Замечательная тенденция наметилась, дорогие друзья, мы стали больше внимания уделять деталям интерьера, комфорту, новым веяниям и тенденциям моды в устройстве нашего дома, отдаем предпочтение техническим новинкам, стремимся, чтобы по последнему слову современности было оборудовано наше жилище и ванная комната в том числе.

Ванная комнаты, Вы, пожалуй, с нами согласитесь, это особое место в нашем доме, место, где происходит чудо нашего утреннего преображения и волшебство вечернего расслабления под струями воды от суеты дня. Душевые кабины Ниагара – это волшебство преображающей силы воды. Чтобы Вы почувствовали всю силу преображения, компания Ниагара вот уже более 10 лет работает над созданием новых моделей и модификаций душевых кабин. Стремясь к разнообразию и широте ассортимента, компания Ниагара не забывает и о качестве своей продукции.

Вся продукция компании Ниагара соответствует европейским и российским стандартам безопасности и комфорта. Вся продукция сертифицирована. Ниагара – водопад удовольствия.

1. Для использования электроники необходимо заземление и защита от удара электрическим током. Подключением электроники и подводом электрического питания к душевой кабине должны заниматься квалифицированные специалисты. Обязательно выключайте электрическое питание и водоснабжение системы, если она не используется в течение долгого времени.
2. Не рекомендуется людям с признаком гипертонии, болезни сердца продолжительное время пользоваться ванной и гидромассажем. Не оставляйте детей одних без присмотра во время приема душевой кабины.
3. Во время использования душевой кабины, ванны корректируйте температуру чтобы не получить ожог.
4. Пожалуйста выключите систему после ее использования.
5. Пожалуйста будьте осторожны при выходе и входе в душевую кабину чтобы не поскользнуться.

Все стеклянные части душевых кабин «Ниагара» выполнены из закалённого стекла. Не допускать соприкосновение с керамическими изделиями.

Обязательные рекомендации по проведению пред установочных работ для установки.

1. Установка Оборудования производится в помещении, специально подготовленном для этого, в строгом соответствии со схемой проведения пред установочных работ. Стены и пол на месте установки должны быть облицованы и не иметь никаких выступов в пределах габаритных размеров Оборудования (в т.ч. бордюров). Все отделочные работы, включая отделку потолка, перед установкой Оборудования должны быть завершены . В момент установки Оборудование должно находиться на месте его монтажа.
2. ВНИМАНИЕ! При подготовке водопроводных коммуникаций для подключения оборудования необходима установка фильтров механической очистки воды.
3. Давление воды в системе должно находиться в пределах 2-4,5 бар. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 бар., требуется установка «обратных клапанов». Установка фильтров и редукторов на выводы, непосредственно подготовленные для подключения оборудования, не допускается!
4. Выводы горячей и холодной воды должны иметь внутреннюю резьбу 1/2дюйма диаметр отверстия для подключения канализации — 50мм.
5. Подключение Оборудования к электрической сети должно быть выполнено без дополнительных соединений, т.е. отдельным кабелем, проложенным от электрощита до Оборудования.
6. Подключение должно производиться медным трехжильным кабелем в двойной изоляции с сечением провода 2,5 мм кв. (не ниже типа НО5УУ-Р 3×2,5).
7. Вывод электрического кабеля должен располагаться в месте, указанном на схеме проведения пред установочных работ и быть длиной не менее 1,5 м.
8. В электрощите кабель должен быть подключен к отдельному двухполюсному автомату, комбинированному с устройством защитного отключения (УЗО). В случае, если УЗО установлено на сетевую группу, допускается подключение Оборудования к двухполюсному автомату с размыканием контактов минимум на 3 мм., рабочим напряжением 220-240V , разрешенным током 16А и током утечки 0,ОЗА.
9. В соответствии с нормами безопасности, выключатели, розетки и другая электроарматура не могут располагаться в досягаемости человека, использующего Оборудование в зоне шириной 60 см высотой 225 см вокруг Оборудования.
10. Для всех моделей Оборудования необходимо свободное пространство по периметру не менее 30 см. для обеспечения доступа к рабочим узлам и агрегатам.
11. Высота потолка в помещении, подготовленном для установки душевых кабин, должна обеспечивать зазор между крышей душевой кабины и потолком не менее 15 см.
12. Максимально допустимая температура воды при использовании акриловых ванн и душевых кабин не должна превышать 60 С.
13. Электрическое напряжение для паровой кабины должно быть 220+/- 10% вольт, 50 герц. Электроэнергия должна поступать по выделенной линии, обеспеченной отдельно зафиксированным полюсным предохранительным переключателем. Обязательно наличие эффективного провода заземления. Площадь поперечного сечения электропровода (провода, по которому осуществляется подача энергии) должна быть не меньше 2.5 кв.мм.
14. Давление воды должно быть не более 4.0 бар. Температура воды для паровой кабины должна быть ниже, чем 65 градусов Цельсия. Источник воды должен быть оборудован независимыми контрольными выключателями и редуктором.
15. После того, как товар вынут из упаковки, стеклянные панели необходимо держать вертикально и временно хранить прислоненными к стене. Если поместить их в горизонтальное положение, стеклянные панели могут легко разбиться.
16. Установка должна производиться квалифицированными специалистами в соответствии с предложенными в данной брошюре инструкциями по установке. В противном случае душевая кабина не будет установлена должным образом, что приведет к тому, что она может упасть, повредив при этом имущество и даже причинив телесные повреждения пользователю. Подсоединение электроэнергии должно осуществляться электриком.
17. Во избежание травм, никогда не оставляйте пальцы в дверном проеме, когда входите в душевую кабину. Чтобы не упасть, будьте внимательны и не забудьте, что пол ванной комнаты и дно ванны находятся на разном уровне.
18. Будьте осторожны, так как на полу душевой кабины часто остается мыльная пена, не поскользнитесь и не упадите.
19. Не разрешайте детям, старым людям и инвалидам заходить и находиться одним в душевой кабине. С ними всегда должен находиться кто-то еще (здоровый взрослый человек).

Особое предупреждение: во избежание несчастных случаев люди, страдающие от астмы, гипертонии или заболеваний сердца, должны быть предельно осторожны при пользовании паровой кабиной.

• Никогда не стучите по поверхности душевой кабины и не трите ее грубыми материалами, в противном случае поверхность будет повреждена.
• Никогда не кладите горящую сигарету на душевую кабину и не сбрасывайте пепел на пол, в противном случае возможно возникновение пожара.
• После использования всегда отключайте электричество и подачу воды, как холодной, так и горячей к душевой кабине.
• Уход за душевой кабиной осуществляется при отключенной подаче электроэнергии к душевой кабине.
• В случае если уход за кабиной включает в себя замену каких-либо деталей, необходимо использовать только соответствующие запчасти, в противном случае компания не несет ответственности за какие-либо проблемы, которые могут возникнуть впоследствии.
• Каждые полгода следует приглашать дипломированного специалиста для проверки вашей душевой кабины и проведения профилактических работ.

Уход за изделием.

1. Нижний поддон необходимо содержать в чистоте во избежание засорения сливного отверстия посторонними предметами.
2. Если на поверхности поддона появляются следы водного камня, для того чтобы очистить поверхность, возьмите кусок мягкой ткани, нанесите на пятно немного зубной пасты и протрите поверхность.
3. Категорически запрещается использование сильных кислотных или щелочных моющих средств (таких как спирт, растворитель, нашатырный спирт, ацетон и другие) для очистки поверхностей данного изделия. Рекомендуется использование нейтрального моющего средства.
4. Для очистки деталей с электрическим покрытием используйте только фланелевую ткань, протрите поверхность аккуратно, не нажимая. Нельзя использовать грубую ткань и тереть поверхность.
5. В случае появления небольших царапин или следов от сигарет на поверхности данной продукции отполируйте поврежденную поверхность влажной полирующей песчаной бумагой №1200, затем потрите песчаной бумагой №2000 и, наконец, отполируйте полирующим средством или зубной пастой и мягкой тряпочкой.
6. После принятия душа всегда оставляйте подвижную дверь открытой, для того чтобы проветрить помещение, в противном случае пар и использованная вода будут скапливаться в душевой кабине, образуя плесень или неприятных затхлый запах.

Несколько нюансов по сборке кабин Niagara и Serena Ew

Кабины моделей Serena Ew и Niagara относятся к среднему ценовому сегменту. Эти модели от китайских производителей завоевали любовь потребителей за счет качества, функциональности и эргономичности изделий. Единственный недостаток, о котором мы уже сказали – плохая инструкция по монтажу душевой кабины. Главное отличие сборки модели Serena Ew начинается во время монтажа стенок и дверей. Крепятся они не на поддон, а на стойки, закрепленные на напольное покрытие.

Душевая кабина Серена

При выполнении работ очень важно соблюдать ровность углов между стенками и поддоном. Установка дверей душевых кабинок модели Серена проводится на последнем этапе. При этом двери оснащены раздвижной системой с шарнирами, которые обеспечивают их открывание и закрывание. Процесс крепления крыши прост – закрепите изделие с помощью саморезов, установив их в специальные отверстия.

Порядок сборки китайской душевой кабины своими руками

Установку кабины начнем со сборки поддона. Переверните его вверх дном и вверните ножки. Потом поставьте его на ножки и, подкручивая их, добейтесь того, чтобы поддон стоял строго горизонтально. Это важно. Так как стенки кабины будут плотно примыкать к стенам ванной комнаты, то при наклонном положении поддона вы не сможете ввернуть винты, при помощи которых стенки крепятся к поддону (оси крепежных отверстий не совпадут).

Выровняв поддон, приподнимите его и наверните конец сливного шланга на больший патрубок сифона, выступающего из-под днища поддона. Меньший по диаметру армированный шланг присоедините к боковому патрубку сифон.

Проведите первичное испытание работоспособности слива: вылейте ведро воды в поддон. Так можно обнаружить щели между краем отверстия в поддоне и креплением сифона или в соединении труб. Щели замажьте герметиком.

Передняя неподвижная часть кабины состоит из стоек, верхних и нижних дугообразных направляющих, а также из стеклянных панелей. Последовательность сборки: ставится нижняя направляющая, к ней крепятся вертикальные стойки, между которыми устанавливаются стёкла и уплотняются резиновыми прокладками. Сверху надевается верхняя направляющая. Конструкция скрепляется при помощи 16 винтов-саморезов (в некоторых комплектациях – болты-саморезы).

Крыша кабины ставится поверх верхних направляющих и крепится винтами М5х35 и шайбами. После этого доверните до упора и те винты, которыми крепятся задние стенки к поддону.

Большинство моделей «Ниагары» комплектуются раздвижными дверями. Они перемещаются на роликах, катающихся в пазах нижней и верхней направляющих.

Сначала надо вывесить дверь на роликах, вставленных в паз верхней направляющей, а потом смонтировать нижние ролики, вкладывая их в паз под нижней направляющей и присоединяя осью к створкам двери.

После сборки кабины осталось укрепить комплектующие внутри неё: центральную панель, пилон-держатель для душа, полку, дозатор для мыла и т.д. Крепление делается винтами по месту расположения ответных отверстий.

Подключение кабины к внешним коммуникациям

Точки подвода горячей и холодной воды «A» и подключения к электросети показаны на ниже.

На фото ниже показана схема распределения воды в душевой кабине «Ниагара»: горячая и холодная вода поступают в смеситель, откуда перенаправляются в переключатель опций расхода воды и в парогенератор.

При помощи переключателя вы можете направить поток воды либо в стационарный душ, либо в ручной, либо в гидромассажёр, либо в слив. Парогенератор начинает расходовать воду только после его включения.

Промежуток между включением парогенератора и подачей пара составляет 3 минуты. Если в работающий парогенератор прекратится подача воды, то он автоматически отключится.

Подключение к электросети осуществляется при помощи медного трёхжильного кабеля с двойной изоляцией с сечением провода не менее 2,5 кв. мм. На электрощите кабель должен быть подключен к отдельному двухполюсному автомату, комбинированному с устройством защитного отключения (УЗО). Контакты автомата должны размыкаться минимум на 3 мм, рабочее напряжение – 220 В, сила тока – 16 А.

Розетки и электроприборы не должны располагаться ближе 60 см от стенок душевой кабины.

После сборки и установки кабины «Ниагара» ее компоненты должны располагаться в соответствии со схемой на фото выше, где:

1 — Крыша кабины

2 — Дугообразные направляющие

3 — Душ

4 — Зеркало

5 — Пилон для крепления душа

6 — Ручка двери

7 — Опорная стойка

8 — Поручень

9 — Поясничный массажёр

10 — Неподвижное стекла

11 — Пульт управления кабиной

12 — Полка

13 — Смеситель

14 — Форсунка для гидромассажа

15 — Дозатор мыла

16 — Дверь

17 — Поддон

Также вас может заинтересовать, как спроектировать душевую кабинку самому. Обзорную статью об этом можно посмотреть здесь.

На заключительном этапе вы можете провести дополнительную изоляцию всех стыков герметиком, после чего проверить душевую кабину и ее коммуникации на протечки. Обнаруженные места протечек герметизируйте.

Заземлите кабину в соответствии с внутренним расположением вашей квартиры.

Инструкция по сборке других угловых душевых кабин китайского производства будет мало чем отличаться от описанной выше. Есть варианты с дополнительным креплением боковых стенок между собой по типу шпунт в паз, с распашными дверями и т.д. Никаких сложностей при сборке кабин эти отличия не вызывают.

Особенности монтажа душевой кабины-гидробокса

В закрытых душевых кабинках и гидробоксах после установки поддона необходимо собрать панель, закрывающую стену. На ней имеются монтажные отверстия, в которые предварительно устанавливаются все «примочки» — форсунки, держатели, мыльницы, сиденья, динамики, светильники и т.д. форма и размеры у ниж у всех разные, так что ошибиться трудно. Желательно все «посадочные отверстия» промазывать герметиком: меньше капать будет впоследствии.

Особо стоит остановиться на установке форсунок. Кроме установки самих распылителей, их надо соединить между собой отрезками шланга. Он надевается на патрубки форсунок, затягивается хомутами. Все это собирается по имеющейся в инструкции схеме. Особое внимание обратите на то, чтобы наконечники форсунок были целыми и хомуты хорошо затянутыми. Не лишним будет и тут промазать каждое посадочное место герметиком (и под форсунку и под шланги).

Соединение форсунок душевой кабины с тыльной стороны

Стенку с подключенными аксессуарами ставят в специальный паз. Место соединения также предварительно промазывается герметиком. Подключается холодная, горячая вода, можно проверить работоспособность системы.

После установки стенок собирается крышка. Там обычно находится тропический душ, может — лампа. При их установке тоже можно использовать герметик — мало ли куда попадет вода… На патрубок душа надевается шланг, который затягивается хомутами. К выводам лампы подсоединяются проводники, место соединения тщательно изолируется, можно несколькими последовательно надеваемыми термоусадочными трубками.

На стенку устанавливается собранная крышка. Место стыка снова таки смазывается герметиком. Пока герметик не застыл, устанавливается собранная рама дверей. Когда устанавливаются двери — зависит от модели. В некоторых случаях их нужно навешивать до установки, в некоторых — после. Все стыки герметизируются.

Достаточно подробно сборка душевой кабины-гидробокса показана в этом видео. Комментарии отсутствуют, но последовательность действий ясна.

Как собрать душевую кабину, надеемся, понятно. Моделей и модификаций очень много, но основные проблемные узлы попытались описать. Если что-то упустили, пишите в комментариях, — статью дополним))

Установка стального душевого поддона своими руками

Даже стальной поддон нуждается в усилении. У него должны рёбра жёсткости, бобышки с резьбой внутри, куда ввинчивают ножки поддона. Если этого нет, придётся импровизировать. Допустим, устанавливать поддон на кирпичную кладку, равномерно подпирающую его днище. Делать для него цементное ложе. В общем, нестандартная комплектация предполагает и нестандартные решения.

Другой вопрос, что обычно граждане не заморачиваются точным воспроизводством сложной формы акрилового поддона и делают стальной попроще. Сборку стенок кабины не осуществляют, а ограждают поддон обычными пластиковыми шторами. От душевой же кабины используют полезную начинку: душевые лейки, систему разводки воды, парогенератор и прочее.

В любом случае стальной поддон стоит утеплить. Хотя бы задуть в пространство между его днищем и полом монтажную пену.

Видеофильм по установке душевой кабины своими руками можете посмотреть по адресу:

Меры безопасности

Естественно, что такой сложный прибор (с парогенератором) требует повышенных мер безопасности. Для того чтобы пользователь не получил ожоги, в кабинке установлены специальные датчики, которые мгновенно отключают подачу электричества в случае малейших отклонений от нормы.

Но не будут ли под воздействием температуры из материалов выделяться вредные вещества? Производители утверждают, что это исключено. Ведь при изготовлении таких кабинок с парогенераторами используются только высококачественные материалы.

[spoiler title=»Источники»]

• https://HomeSantehnica.ru/dushevye-kabiny/sborka-dushevoj-kabiny-niagara-svoimi-rukami/
• https://ootoplenii.ru/sborka-dushevoj-kabiny-niagara-510-poshagovo-sxema.html
• https://benams.ru/sborka-dushevoy-kabiny-niagara-samostoyatel-no/
• https://taiga-taiga.ru/niagara-sborka-dushevoy-kabiny-instruktsiya/
• http://RemontSpravka.com/kak-samostoyatelno-sobrat-i-ustanov/

[/spoiler]
